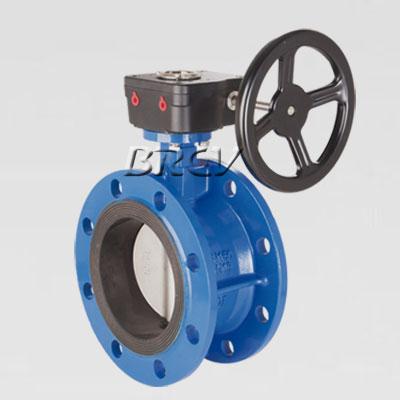

蝸輪法蘭式軟密封蝶閥
圖片展示
產品描述
產品型號：D341X
產品特點：設計新穎、合理，結構獨特，重量輕
詳細介紹
|
溫州巴爾閥門有限公司研制的軟密封中線對夾蝶閥，采用整體直軸無銷式設計并在閥軸的關鍵部位置入特殊防止卡死自潤滑軸承。該閥外觀新穎，價格緊湊，90°回轉開關輕松，密封性能可靠，使用壽命長。提供多種密封材料，可滿足于各種不同工況條件。被廣泛用于水處理，電廠，水廠，造紙，化工，系統給排水，市政工程等其他各種流體控制技術工程。
|
|
|
|
|
|
產品特點：
|
|
|
|
1：該蝶閥選用耐磨軟靠背閥座，閥板和閥軸是整體直軸無銷式，方便維護更換。
|
|
|
|
2：閥板采用框架結構，強度高，過流面積大，流阻系數小。
|
|
|
|
3：閥板頂部采用球面設計，大幅度減少了閥板與閥座的摩擦，實現了低扭矩高壓力雙面持壓的功效。
|
|
4：閥體烤漆選用高性能戶外防腐油漆噴涂，能有效防止銹蝕。
|
|
|
|
5：本閥結構新穎，操作靈活，低扭矩，安裝方便，同時可配套多種驅動方式。
|
|
|
|
執行標準：
|
項目名稱
|
采用標準
|
|
設計制造
|
GB12238-89 ISO/DIN10631-91
|
|
閥門結構長度
|
GB12221-89 ISO5752-88
|
|
閥門連接
|
GB9113 ISO7005 ANSI 150B16.5 JIS B2211
|
|
閥門檢驗
|
GB/T13927-92 ISO/DIN5208-87
|
|
閥門標志
|
GB12220-89 ISO5209-87
|
|
閥門供貨要求
|
GB/T12252
|
|
壓力等級：
|
|
|
完全關閉時可承受壓力：
|
|
|
16bar(230psi)-----DN40-DN600 10bar(150psi)-----DN650-DN1000
|
|
|
|
|
測試最大額定值的110%時可承受壓力：
|
|
|
18bar(260psi)-----DN40-DN600 15bar(160psi)-----DN650-DN1000
|
|
|
|
|
|
閥體測試：
|
|
|
閥體強度承受最大額定值的150%
|
|
|
24bar(340psi)-----DN40-DN600 15bar(220psi)-----DN650-DN1000
|
|
|
|
|
|
規格型號Size
|
H1
|
H2
|
H3
|
A
|
F
|
|
DN50
|
62
|
130
|
68
|
138
|
148
|
|
DN65
|
73
|
145
|
68
|
138
|
148
|
|
DN80
|
85
|
155
|
68
|
138
|
148
|
|
DN100
|
102
|
172
|
68
|
138
|
148
|
|
DN125
|
116
|
190
|
68
|
138
|
148
|
|
DN150
|
130
|
210
|
68
|
138
|
148
|
|
DN200
|
160
|
243
|
79
|
202
|
280
|
|
DN250
|
193
|
282
|
79
|
202
|
280
|
|
DN300
|
230
|
310
|
79
|
202
|
280
|
|
DN350
|
256
|
345
|
79
|
202
|
280
|
|
DN400
|
283
|
377
|
98
|
280
|
380
|
|
DN450
|
317
|
392
|
98
|
280
|
380
|
|
DN500
|
355
|
430
|
110
|
220
|
380
|
|
DN600
|
410
|
500
|
110
|
220
|
380
|
|
